Fizinė sąsajos struktūra
1, Rs232 sąsaja.

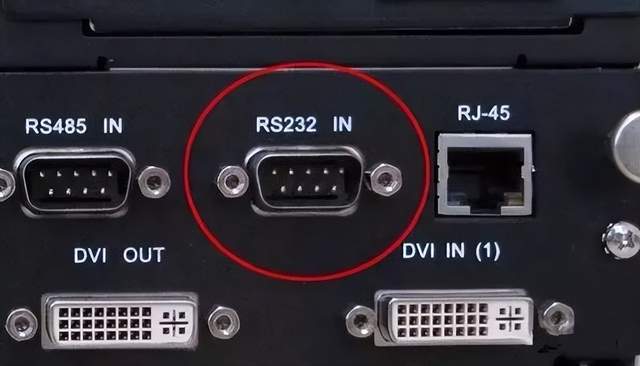

Viena iš kompiuterio ryšio sąsajų, paprastai RS -232 sąsaja su 9 kaiščiais (db -9) arba 25 kaiščiais (db -25) iš savo išvaizdos tipo, bendrasis asmeninis kompiuteris turės Dvi Rs -232 sąsajos grupės, atitinkamai vadinamos COM1 ir COM2.
2, Rs485
RS485 Nėra konkrečios fizinės formos, atsižvelgiant į tikrąją projekto situaciją ir sąsają.
Elektroninės sąsajos charakteristikos
1, Rs232:Perdavimo lygio signalo sąsajos signalo lygio vertė yra aukšta (signalas „1“, skirtas „-3 v - -15 v sugadinkite sąsajos grandinės lustą, bet ir dėl TTL lygio (0} ~ '<0.8v', 1 ~ '>2. 0 v ') nesuderinamas su lygio konvertavimo grandine gali būti prijungta prie TTL grandinės. grandinė. Be to, gebėjimas prieš sąveiką yra prastas.
2, Rs485:Diferencialinių signalų perdavimas logika „1“ į įtampos skirtumą tarp dviejų eilučių + (2-6) v Said; logika "0" į įtampos skirtumą tarp dviejų eilučių - ({2-6) v. Sąsajos signalo lygis yra žemesnis nei RS -232, nėra lengva sugadinti sąsajos grandinės lustą, o lygis yra suderinamas su TTL lygiu, patogu susisiekti su TTL grandine.
Ryšio atstumas
1, Rs232:Rs232 perdavimo atstumas yra ribotas, didžiausia transmisijos atstumo standartinė vertė yra 15 metrų ir gali tik taške, o maksimalus perdavimo greitis yra iki 20 kb / s.
2, Rs485:Rs485 Maksimalus 1200 metrų belaidžio perdavimo atstumas. Maksimalus perdavimo greitis yra 10Mbps, o maksimalų ryšio atstumą galima pasiekti tik pagal 100 kb/s perdavimo greitį.
Naudojant varžos atitikimą, mažas specialiojo kabelio silpninimas gali pasiekti 1800 metrų! Daugiau nei 1200 metrų, galite pridėti kartotuvus (iki 8), kad perdavimo atstumas būtų artimas 10 km.
gali palaikyti kelių taškų ryšį
RS232: RS232 sąsaja magistralėje leidžia tik sujungti siųstuvą-imtuvą, negali palaikyti galimybės siųsti ir priimti kelias stotis, taigi tik ryšys su tašku iki taško nepalaiko kelių taškų ryšio.
RS485: RS485 sąsajai autobuse leidžiama sujungti iki 128 siųstuvų. T. y., Naudodami daugialypę komunikacijos galimybes, kad vartotojai galėtų naudoti vieną RS485 sąsają, kad lengvai sukurtų įrenginių tinklą.
Skirtumas tarp ryšio linijos
RS232: Galite naudoti trijų branduolių susuktą porą, trijų branduolių ekranuotą vielą ir kt. RS485: Galite naudoti dviejų branduolių susuktą porą, dviejų branduolių ekranuotą vielą. Esant mažam greičiui, trumpametražiams, nesikišimo atvejams gali būti naudojamos įprastas susuktų porų kabelis, atvirkščiai, greitaeigiu, ilgo laido perdavimu, būtina naudoti varžos atitikimą (paprastai 120Q) RS485 Specialus kabelis (STP -120 q (RS485 & CAN) - 18 AWG), ir turėtų būti naudojamas atšiaurios aplinkos trukdžiuose Šarvuotame susuktas ekranuotas kabelis (ASTP -120 q) (RS485 ir CAN) - 18AWG pora) turėtų būti naudojama atšiaurioje aplinkoje, o šarvuotas susuktas ekranuotas kabelis (ASTP -120 q) turėtų būti naudojamas atšiauria aplinka.
Papildymas: tai yra, RS232 perdavimo atstumas yra tik 15 metrų, toks trumpas, tada koks jo vaidmuo?
Tiesą sakant, jis turi labai platų programų asortimentą, gali būti prijungtas prie įvairių įrenginių, tokių kaip stebėjimas, kitas įrangos atnaujinimas ar derinimas ir kt. Gali reikėti ja naudotis. Funkcija ir USB yra palyginti arti, kai USB prievadas yra vis dažnesnis, bus daugiau, kad USB konvertuotų į RS -232 ar kitas konvertavimo įrenginio sąsajas. Per USB sąsają galima prijungti prie daugiau RS -232 įrenginių, ne tik norint gauti didesnį perdavimo greitį, realaus kištuko ir grojimo realizavimas, o išspręsti USB sąsają negali būti tolimojo perdavimo trūkumai (USB ryšio atstumas. per 5 metrus).
